焦炭反应性及反应后强度试验方法

1 范围:

本标准规定了测定焦炭反应性及反应后强度的方法提要、试验仪器、设备和材料、试样的采取与制备、试验步骤、试验结果的计算及精密度。

本标准适用高炉炼铁用焦的焦炭反应性及反应后强度的测定，其他用途焦炭可参照执行。

２ 引用标准

下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

ＧＢ 1 ９９７－８９焦炭试样的采取和制备

ＧＢ／Ｔ 2 ００６－９４冶金焦炭机械强度的测定方法

３原理

称取一定质量的焦炭试样，置于反应器中，在１０００±５℃时与二氧化碳反应２ｈ后，以焦炭质量损失的百分数表示焦炭反应性（ＣＲＩ％）， 反应后在焦炭，经Ｉ型转鼓试验后，大于１０ｍｍ粒级焦炭占反应后焦炭的质量百分数，表示反应后强度（ＣＳＲ％）。

４试验仪器、设备和材料

４.１ 电炉

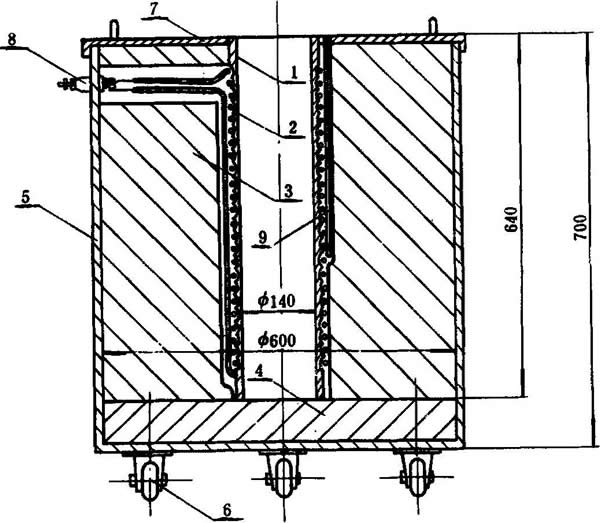

炉体结构如图１.

图１ 电炉
1一高铝外丝管，２一铁铬铝炉丝；３，４一轻质高铝砖，５－护壳；６一脚轮， ７－炉盖，８一绝缘子；９一控温热电偶

炉膛内径１４０ｍｍ，外径１６０ｍｍ高度６４０ｍｍ高铝质外丝管）。

电炉丝：高温铁铬铝合金电阻丝，使用温度１４００℃，直径２．８ｍ.

电炉安装要点：炉壳底部封死，上口敞开，预先在底板上装好脚轮。在底部铺一层耐火砖，将绕好电阻丝的外丝管立放于底板正中。在外丝管与炉壳间隙之间，填充轻质高铝砖预制件（由标准尺寸的轻

质高铝砖切制），炉丝由上下两端引出，与固定在炉壳上的绝缘子相联接。炉丝引出部分用单孔绝缘管保护好，切忌互相搭接，以免造成短路。在外丝管外侧的保温砖上紧贴炉丝外预先钻一个直径８ｍｍ的孔，深度自上而下为３５０ｍｍ。埋设热电偶套管，盖好上盖，插入控温电偶，将电炉与控温仪及电源接好，每一台电炉安装完毕即测定恒温区，使炉膛内１１０ 0 ±５℃温度区长度大于１５０ｍｍ.

４．２反应器

结构如图２，由耐高温合金钢制成（ＧＨ２３或ＧＨ４４）．

４.３ 反应后强度试验设备

４.３.１ １型转鼓：装置如图３。转速２０±１．５ r ／ｍｉ n.

４.３.１. １鼓体：用￠１ 4 ０ｍｍ，厚度５－６ m ｍ的无缝钢管加工而成。

４.3.1 .2 减速机 ：速比 50 （ WHT08 型）。

４.３.1.３电机：０．７ 5 ｋＷ，９ 1 ０ｒ／ｍｉｎ（ Y905 －６）

４．３．２转鼓控制器：总转数６００ｒ，时间３０ｍｉｎ.

４．４二氧化碳供给系统

４．４．１二氧化碳钢瓶及氧压表。钢瓶内二氧化碳含量大于９８％．

４．４．２转子流量计：０.６ m3 ／ｈ。

４．４．３洗气瓶：容积５００ｍＬ，内装浓硫酸（ｐ＝１．８ 4 ｇ／ｍＬ）.

４．４．４ 干燥塔：容积５００ｍＬ，内装无水氯化钙。

４．４．５缓冲瓶：容积６０００ｍＬ.

４．５氮气供给系统

４．５．１氮气钢瓶及氧压表。钢瓶内氮气含量大于98％．

４．５．２转子流量计:0.25ｍ３／ｈ.

４．５．３洗气瓶：容积500ｍＬ，内装焦性没食子酸的碱性溶液。配制方法：５g焦性没食子酸溶于15ｍＬ水，48g氢氧化钾溶于32ｍＬ水，两者混合。配制时注意防止空气氧化。

４．５．４干燥塔：容积500ｍＬ，内装无水块状氯化钙。

４．５．５当使用高纯氮气（氮含量 99.99 ％﹚时，洗气瓶４.５.３及干燥塔４.５.４均不需要。

４。６精密温度控制装置

温控范围：０－１６００℃，精度±０．５℃，不带隔离变压器。

４．７气体分析仪

简易的气体分析仪或其他准确测定二氧化碳含量的仪器。

４．８圆孔筛

￠１ 8 ｍｍ，￠１ 5 ｍｍ，＂￠ 10 ｍｍ，￠ 5m ｍ，￠ 3m ｍ，￠ 1m ｍ各一个，筛框直径￠２００ｍｍ .

￠２ 1 ｍｍ和￠２５ｍｍ各一个，筛面４００ｍｍ× 5 ００ｍｍ，按ＧＢ／Ｔ 2 ００６中第４．２条圆孔筛规定制做．

４．９千燥箱

工作室容积不小于0.07ｍ3。

温度：３００℃。

４．１０架盘天平

称量500g ，感量0.5ｇ．

４ . １１ 红外线灯泡

２２０Ｖ，２５０Ｗ．

４ . １２ 铂锗一铂热电偶

直径0.5mm，长度700ｍｍ

高铝质热电偶保护管 Ａ ￠７Ｘ５×４００（ｍｍ）

高铝质双孔绝缘管 Ｄ ￠４Ｘｌ×４００（ｍｍ）

高铝质单孔绝缘管 Ｃ　￠ 1 ×０.6×10（ｍｍ）

４.13 筛板

材质为耐高温合金钢（ＧＨ２３或ＧＨ４４），厚度３ｍｍ，直径７９ｍｍ，其上均匀钻直径３ｍｍ的孔，孔间距离５ｍｍ.

４．１４ 高铝球

直径２０ｍｍ.

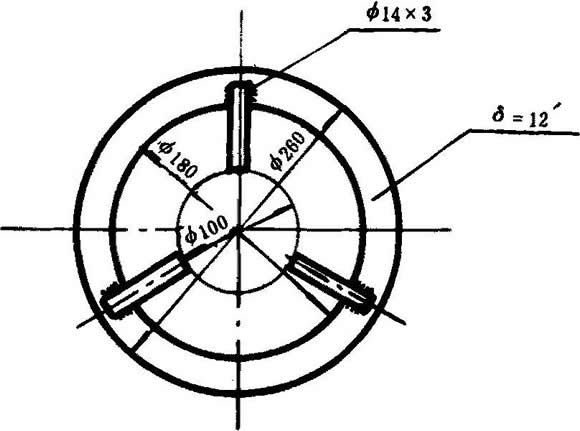

４．１５托架

如图４。材质Ｑ２３５Ａ，三个支管材质为１Ｇｒｌ８Ｎｉ９Ｔｉ.

图4 托架

４．１６反应器支架

承放反应器，尺寸形式任定。

５试样的采取与制备

５．１按GB1997规定的取样方法，按比例取大于25ｍｍ焦炭20ｋg，弃去泡焦和炉头焦。用颚式破碎机破碎、混匀、缩分出10ｋｇ，再用￠25ｍｍ。￠21ｍｍ圆孔筛筛分，大于￠25ｍｍ的焦块再破碎、筛分，取￠21ｍｍ筛上物，去掉片状焦和条状焦，缩分得焦块2ｋｇ，分两次（每次1ｋｇ）置于Ｉ型转鼓中，以20r／min的转速，转50r，取出后再用价￠21ｍｍ圆孔筛筛分，将筛上物缩分出900g作为试样，用四分法将试样分成四份， 每份不少于220g.

试验焦炉的焦炭可用４０ｍｍ－６０ｍｍ粒级的焦炭进行制样。

５．２将制好的试样放入干燥箱，在170－180℃温度下烘干2ｈ，取出焦炭冷却至室温，称取200ｇ±0.5待用。

６试验步骤

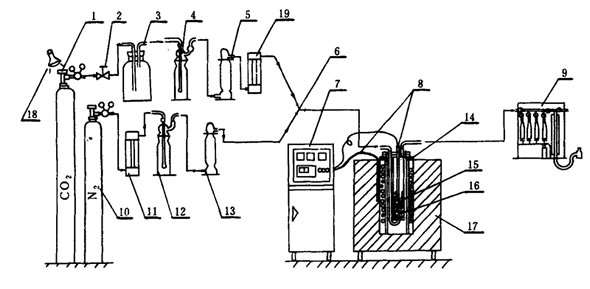

试验流程如图５．

图５试验流程图

１－二氧化碳钢瓶;２－针形阀;３一缓冲瓶;４－浓硫酸洗气瓶;5,１３一干燥塔;６一玻璃三通活塞;７－精密温度控制装置;８一热电偶９－气体分析仪;10一氮气钢瓶;11,1９一转子流量计;12一焦性没食子酸洗气瓶;14一托架;15一试样;16一反应器;17一电炉;18一红外灯

６．１在反应器底部铺一层高约１００ｍｍ的高铝球，上面平放筛板。然后装入已备好的焦炭试样２００ｇ±０ . ５。注意装样前调整好高铝球高度，使反应器内焦炭层处于电炉恒温区内。将与上盖相连的热电偶套管插入料层中心位置。用螺丝将盖与反应器筒体固定。将反应器置于炉顶的托架上吊放在电炉内，托架与电炉盖间放置石棉板隔热。在反应器法兰四周围上高铝轻质砖（用标准尺寸高铝轻质砖切成，尺寸随意），减少散热。

６．２将反应器进气管、排气管分别与供气系统、排气系统连接。将测温热电隅插入反应器热电隅套管内（热电隅用高铝质双孔绝缘管及高铝质热电隅保护管保护）。检查气路，保证严密。

６．３接通电源，用精密温度控制装置调节电炉加热。先用手动调节，电流由小到大，在１５ｍｉｎ之内，逐渐调至最,大,值，然后将按钮拨到自动位置。升温速度为８－１６℃／ min 　。当料层中心温度达到４００℃时，以 0. ８Ｌ／ｍｉ的流量通氮气，保护焦炭，防止其烧损。

６．４ 当料层中心温度达到１０５０℃时，开红外线灯，预热二氧化碳气瓶出口处。当料层中心温度达到１１００℃时，切断氮气，改通二氧化碳，流量为５ L ／ min ，反应２ｈ。通二氧化碳后料层温度应在５－ 1 ０ m ｉ n 内恢复到１１００±５℃。反应开始５ｍｉ n 后，在排气系统取气分析，以后每半小时取气一次，分析反应后气体中一氧化碳或二氧化碳含量。

６ . ５ 反应２ｈ，停止加热。切断二氧化碳气路，改通氮气，流量控制在２Ｌ／ｍｉｎ。拔掉排气管。迅速将反应器从电炉内取出，放在支架上继续通氮气，使焦炭冷却到１００℃以下，停止通氮气，打开反应器上盖，倒出焦炭，筛分、称量、记录。

６ . ６ 将反应后的焦炭全部装入Ｉ型转鼓内，以２０ｒ／ｍｉｎ的转速共转３０ｍｉｎ。总转数为６００ｒ。然后取出焦炭筛分、称量、记录各筛级质量。

６ . ７ 试验中所得筛分组成，反应后气体组成，以及其他观察到的现象，按原始记录表做详细记录，并加以分析，作为全面考察焦炭性质时参考。

６ . ８ 试验原始数据按表１所示的格式记录。

７ 试验结果计算

７.1 焦炭反应性

焦炭反应性指标以损失的焦炭质量占反应前焦样总质量的百分数表示。焦炭反应性ＣＲＩ％按（ 1 ﹚式计算:

式中：ｍ— 焦炭试样质量,g ； ｍ1— 反应后残余焦炭质量,ｇ.

７.２反应后强度

反应后强度指标以转鼓后大于10ｍｍ粒级焦炭占反应后残余焦炭的质量百分数表示。反应后强度ＣＳＲ％按（２）式计算：

式中：ｍ2— 转鼓后大于10m ｍ粒级焦炭质量 ,g ．

８精密度

８.1 焦炭反应性ＣＲＩ及反应后强度ＣＳＲ的重复性ｒ不得超过下列数值：

ＣＲＩ∶ｒ≤２．４％，

ＣＳＲ∶ｒ≤３．２％

8.2 焦炭反应性及反应后强度的试验结果均取平行试验的算术平均值。
